Jak zamontować piekarnik do zabudowy i nie spalić gwarancji

Wymiana starego piekarnika albo zabudowa nowego w gotowej kuchni to jedno z tych zadań, które wyglądają na pięć minut, a potem okazują się puzzlem z dziesięcioma elementami za dużo. Większość poradników ucina temat na „wstaw, podłącz, gotowe”, przez co potem pojawia się problem: drzwiczki same opadają, obudowa pęka przy pierwszym pieczeniu, a z gniazdka leci dym. Tymczasem prawidłowy montaż piekarnika do zabudowy da się wykonać samodzielnie w półtorej godziny, pod warunkiem że rozumie się trzy rzeczy: wymiary wnęki, parametry zasilania i ergonomię korzystania z urządzenia. Każdą z nich rozbiję poniżej tak, żebyś po przeczytaniu miał w głowie gotowy plan, a nie teorię bez końca.

• Jakie wymiary wnęki i odstępy są wymagane
• Jaki kabel i zabezpieczenie do piekarnika elektrycznego
• Podłączenie piekarnika do instalacji bez wtyczki
• Najczęstsze błędy montażu, które psują sprzęt
• Checklista przed montażem

Jakie wymiary wnęki i odstępy są wymagane

Zanim rozpakujesz nowy sprzęt, zmierz przestrzeń, w której ma wylądować. W polskich kuchniach dominują dwa standardy: podblatowy o wymiarach 60 × 56 × 55 cm (szerokość × wysokość × głębokość) oraz słupkowy 60 × 60 × 55 cm. Różnica wysokości wynika z tego, że pod blatem zostawia się 1-2 cm zapasu na wentylację i drobne nierówności podłogi.

Norma PN-EN 60350-1 oraz karty techniczne producentów jasno wskazują minimalne odstępy, których zignorowanie skraca życie urządzenia. Po bokach piekarnik potrzebuje minimum 5 mm luzu, od dołu 10 mm, a od góry od 80 do 90 mm. Brak tylnego odstępu wynosi zwykle 30-40 mm, by gorące powietrze mogło uciekać kanałem obudowy.

Te wartości nie są przypadkowe. Elementy grzewcze oddają ciepło również przez ścianki, a obudowa z blachy stalowej w zamkniętej wnęce potrafi rozgrzać się do 80-90°C. Bez cyrkulacji powietrza folia ochronna na meblu brązowieje, a sklejka meblowa zaczyna pękać po kilku miesiącach intensywnego pieczenia.

Osobny temat to sąsiedztwo innych sprzętów. Piekarnik może stać obok zmywarki, ale nigdy bezpośrednio obok lodówki. Para z programu zmywania podnosi temperaturę obudowy piekarnika, a lodówka po drugiej stronie odczuwa to jako dodatkowe obciążenie termiczne, przez co kompresor pracuje dłużej i zużywa więcej prądu. Lodówka w słupku wysokim z piekarnikiem na środku to kompromis, który działa tylko wtedy, gdy pomiędzy nimi pozostawia się pełną szafkę (minimum 30 cm).

Wymiary typowych piekarników do zabudowy

Waga ma znaczenie, bo decyduje o nośności blatu roboczego. Standardowy blat laminowany 38 mm utrzymywałby do 60 kg równomiernie rozłożonego obciążenia, ale punktowy nacisk piekarnika w okolicy zawiasów wymusza dodatkowe wzmocnienie. W praktyce warto podeprzeć spód szafki kątownikiem montażowym przykręconym do ściany.

Jaki kabel i zabezpieczenie do piekarnika elektrycznego

Piekarnik elektryczny to urządzenie o mocy od 2,5 do 3,7 kW. W polskich warunkach zasilania 230 V taki pobór oznacza prąd 11-16 A. Właśnie dlatego urządzenie wymaga własnego obwodu elektrycznego, którego nie dzieli się z żadnym innym sprzętem AGD. Próba wpięcia piekarnika w obwód z lodówką i zmywarką kończy się najczęściej wyrzuceniem bezpiecznika podczas rozruchu grzałki.

Przekrój kabla zależy od mocy znamionowej i długości trasy. Do typowego piekarnika o mocy do 3,5 kW i odległości do 10 m od rozdzielni stosuje się przewód H05RR-F 3 × 2,5 mm² w izolacji gumowej. Gdy trasa przekracza 15 m, warto przejść na 4 mm², bo spadek napięcia na cieńszym kablu objawia się wolniejszym nagrzewaniem komory i skróceniem żywotności elementów grzewnych.

Dobór kabla do mocy piekarnika

Zabezpieczenie obwodu powinno składać się z dwóch elementów: wyłącznika nadprądowego (charakterystyka B, prąd 16 A) oraz wyłącznika różnicowo-prądowego o czułości 30 mA. Ten drugi element reaguje na upływ prądu, który pojawia się, gdy uszkodzona izolacja dotyka metalowej obudowy. Bez niego dotknięcie piekarnika mokrymi rękami może skończyć się porażeniem, a z nim wyłącznik odcina zasilanie w czasie poniżej 30 milisekund, szybciej niż zdążysz odruchowo cofnąć dłoń.

Instalacja musi spełniać normę PN-HD 60364. Oznacza to miedziane żyły, przewód ochronny żółto-zielony oznaczony PE, przewód neutralny N (niebieski) oraz fazowy L (brązowy lub czarny). W budynkach z lat 70. i starszych często brakuje przewodu ochronnego. Podłączenie piekarnika bez uziemienia w takiej sytuacji grozi utratą gwarancji oraz, co ważniejsze, realnym ryzykiem porażenia przy awarii grzałki. Rozwiązaniem jest modernizacja instalacji albo montaż wyłącznika różnicowo-prądowego w samej rozdzielni, który wychwuje brak ciągłości PE.

⚠️ Brak uprawnień SEP do 1 kV oznacza konieczność zlecenia podłączenia elektrykowi. Samodzielne manipulacje przy rozdzielni mogą skończyć się utratą ochrony ubezpieczeniowej mieszkania.

Podłączenie piekarnika do instalacji bez wtyczki

Większość piekarników do zabudowy sprzedawana jest z kablem zakończonym listwą zaciskową, a nie wtyczką. To celowe rozwiązanie, bo pozwala dopasować sposób podłączenia do konkretnej instalacji i uniknąć przypadkowego odłączenia urządzenia od zasilania w trakcie pracy. Listwa zaciskowa zwykle znajduje się z tyłu obudowy, pod osłoną przykręconą dwoma śrubkami.

Schemat podłączenia jest prosty: zacisk L przyjmuje przewód fazowy (brązowy lub czarny), N obsługuje przewód neutralny (niebieski), a PE to miejsce dla żyły ochronnej (żółto-zielonej). Po odkręceniu zacisków żyły wprowadza się do gniazdek, dokręca śrubami z momentem około 0,8 Nm, a następnie zakłada z powrotem osłonę. W kablach z podwójną izolacją osłona kabla z wewnętrznym uchwytem odciążającym zapobiega wyrwaniu przewodu przy przypadkowym szarpnięciu.

Stara instalacja dwuprzewodowa (L + N, brak PE) zmusza do podjęcia decyzji. Wymiana kabla na trzyżyłowy i doprowadzenie uziemienia z rozdzielni to jedyna bezpieczna opcja. Pozostawienie piekarnika bez uziemienia oznacza, że każde przebicie na obudowie zakończy się napięciem dotykowym na metalowej rączce drzwiczek. W bloku z instalacją aluminiową warto poprosić elektryka o wymianę przy najbliższym remoncie.

Wskazówka: po podłączeniu sprawdź miernikiem napięcia kolejność przewodów. Faza powinna znajdować się na zacisku L, a neutralny na N. Odwrotne podłączenie nie uszkodzi piekarnika, ale powoduje niewłaściwe działanie elektronicznych czujników temperatury.

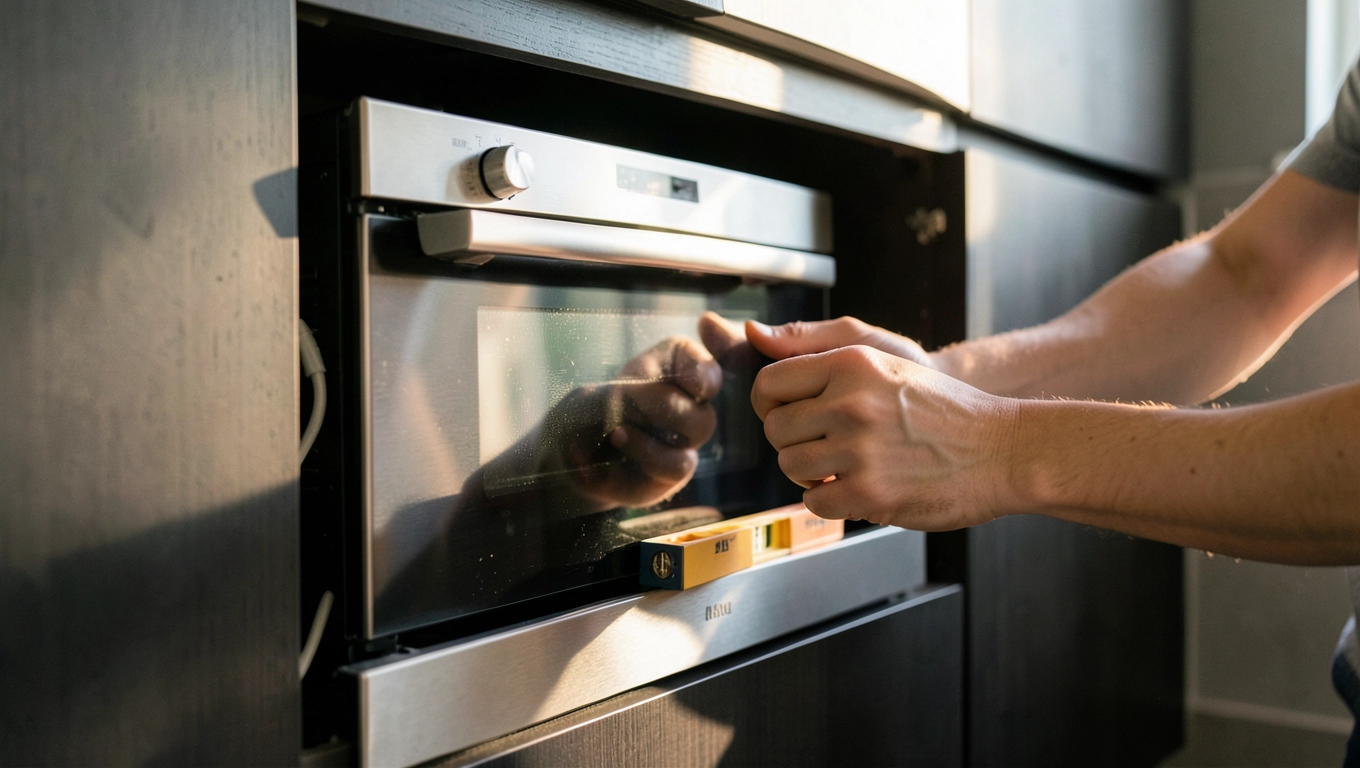

Montaż krok po kroku pod blatem

1. Wyłącz zasilanie obwodu w rozdzielni i sprawdź próbnikiem brak napięcia na przewodach.
2. Wysuń starą szafkę lub zdemontuj prowadnice, zostawiając sam korpus meblowy.
3. Wsuń piekarnik do wnęki na głębokość około 3/4 długości, pozostawiając dostęp do gniazda elektrycznego z tyłu.
4. Podłącz przewody do listwy zaciskowej, zachowując oznaczenia L/N/PE.
5. Ułóż kabel tak, by nie dotykał obudowy piekarnika w miejscach, które rozgrzewają się powyżej 70°C.
6. Dosuń urządzenie do końca wnęki, wyrównując front z krawędzią mebli.
7. Sprawdź poziomicą ustawienie w obu osiach; drobne korekty wykonuje się podkładkami pod nóżkami.
8. Przykręć piekarnik do bocznych ścianek szafki czterema wkrętami 4 × 16 mm przez otwory montażowe w ramce.
9. Zawieś drzwiczki szafki, jeśli kuchnia ma front licujący (mechanizm zawiasów zależy od producenta mebli).
10. Włącz zasilanie i przetestuj oświetlenie komory oraz wentylator chłodzenia.

Kluczowy jest krok siódmy. Poziomowanie zapobiega samoczynnemu otwieraniu się drzwiczek, które przy ciężkiej komorze i nierównym ustawieniu potrafią uchylać się o 1-2 cm w ciągu kilku minut od zamknięcia. W skrajnych przypadkach dochodzi do rozszczelnienia uszczelki, a wtedy temperatura w komorze spada, czas pieczenia rośnie i rachunek za prąd rośnie nieproporcjonalnie do ilości wypieków.

Montaż w słupku wysokość i różnice

Piekarnik w słupku wysokim ustawia się na wysokości 80-130 cm od podłogi do dolnej krawędzi komory. Dolna granica odpowiada ergonomii osób dorosłych średniego wzrostu, górna uwzględnia konieczność wyjęcia blachy bez ryzyka oparzenia przedramienia. Optymalny przedział to 90-110 cm, gdzie łokieć osoby wyjmującej blachę pozostaje poniżej poziomu rusztu.

W słupku kluczowe jest zachowanie pełnej sztywności bocznych ścianek. Piekarnik o masie 40 kg wisi w tym przypadku wyłącznie na czterech wkrętach w blasze meblowej o grubości 18 mm. Konstrukcja słupka musi więc obejmować dodatkowy stelaż z listwy aluminiowej 20 × 20 mm, który przenosi obciążenie na podłogę i zapobiega wyrwaniu wkrętów z płyty.

Wentylacja w słupku różni się od montażu podblatowego. Ciepło ucieka ku górze, więc konieczne jest pozostawienie 80-90 mm odstępu nad urządzeniem oraz wycięcie w dnie górnej szafki otworu wentylacyjnego 200 cm². Bez tego kanału temperatura w górnej części słupka rośnie powyżej 60°C, co uszkadza lakier frontów i może odkształcać elementy z drewna litego.

Najczęstsze błędy montażu, które psują sprzęt

Pierwszy grzech to brak osobnego obwodu. Piekarnik podłączony do ogólnej linii kuchennej z lodówką, zmywarką i mikrofalówką wytrzymuje próbę czasu tylko do momentu, gdy włączą się jednocześnie dwie grzałki i kompresor. Wtedy bezpiecznik odcina zasilanie w najmniej spodziewanym momencie, a po kilku takich cyklach przekaźnik w płytce elektronicznej zaczyna przerywać.

Drugi błąd to zbyt ciasne odstępy. Mebel wygląda estetycznie, gdy piekarnik dosunięty jest na styk z szafkami, lecz brak 5 mm luzu po bokach powoduje, że rozszerzalność cieplna stali nie ma gdzie się podziać. Po kilkudziesięciu cyklach grzania rama piekarnika wygina się lekko, drzwiczki przestają domykać szczelnie, a wentylator chłodzenia zaczyna pracować głośniej, bo jego łopatki ocierają o obudowę.

Trzeci problem to pominięcie poziomowania. Piekarnik stojący z delikatnym przechyłem do przodu sprawia, że tłuszcz z pieczeni ścieka na dolną grzałkę, a nie do blachy ociekowej. Przypalony tłuszcz wytwarza tlenek węgla i sadzę, które osadzają się na wentylatorze i obniżają sprawność obiegu gorącego powietrza. Efekt to nierównomierne pieczenie i konieczność czyszczenia katalitycznego co kilka tygodni.

Czwarta pułapka czeka przy montażu uszczelki. Wielu instalatorów zapomina o gumowej uszczelce między ramką a frontem mebla, bo po dostawieniu urządzenia wydaje się zbędna. Tymczasem uszczelka chroni blat roboczy przed kondensacją pary wodnej w trakcie pieczenia i zapobiega pękaniu laminatu w okolicy krawędzi. Wymiana blatu po dwóch latach kosztuje więcej niż godzinna praca dodatkowego specjalisty.

Piąty błąd to pominięcie przepalenia piekarnika przed pierwszym użyciem. Elementy grzewcze pokryte są fabrycznie warstwą ochronną, która przy pierwszym rozruchu wydziela charakterystyczny zapach i delikatny dym. Pieczenie w tym stanie ciasta wprowadza do jedzenia związki organiczne z tej warstwy, a sama komora wchłania zapach, który trudno usunąć.

Pierwsze uruchomienie krok po kroku

Rozgrzej piekarnik do temperatury 250°C w funkcji grzania górnego i dolnego. Czas pracy: 60 minut. Otwórz okno w kuchni i zamknij drzwi do reszty mieszkania. Po zakończeniu cyklu odczekaj 15 minut, nie otwierając drzwiczek, a następnie przetrzyj komorę wilgotną ściereczką z mikrofibry z dodatkiem kilku kropel soku z cytryny.

Ustawienia zegara i języka menu różnią się w zależności od modelu, ale schemat jest wspólny: przytrzymaj pokrętło lub dotknij ikony zegara przez 3 sekundy, aż pojawi się migające pole godzin. Warto przy okazji zresetować ustawienia fabryczne, co czyści pamięć błędów po pierwszym przepaleniu.

Po przepaleniu piekarnik gotowy jest do pieczenia, ale pierwsze dwie-trzy serie wypieków mogą mieć lekki posmak chemiczny. To pozostałości po warstwie ochronnej, która spaliła się niecałkowicie. W kolejnych tygodniach objaw zanika samoistnie.

Checklista przed montażem

Wydrukuj tę listę i odhaczaj punkty w trakcie pracy. Dzięki temu unikniesz stresu przy końcowym podłączeniu, gdy wszystko już czeka i czas działa na niekorzyść.

• Wnęka zmierzona, odstępy sprawdzone (5/10/80 mm)
• Wentylacja w meblu zapewniona (kratka lub otwór 200 cm²)
• Osobny obwód elektryczny 16 A z wyłącznikiem różnicowo-prądowym 30 mA
• Kabel H05RR-F 3 × 2,5 mm² doprowadzony do wnęki
• Przewód ochronny PE obecny i ciągły
• Poziomica 60 cm, wkrętarka, wkręty 4 × 16 mm, śrubokręt krzyżakowy, miernik napięcia
• Uchwyt kablowy odciążający w zestawie z piekarnikiem
• Instrukcja producenta w ręku (każdy model ma indywidualne odstępstwa od standardu)

Kiedy wezwać fachowca

Brak uprawnień SEP do 1 kV, stara aluminiowa instalacja bez PE, konieczność kucia ścian pod nowy obwód w takich sytuacjach elektryk z uprawnieniami to jedyna rozsądna opcja. Koszt podłączenia piekarnika przez specjalistę waha się od 150 do 300 zł w zależności od regionu i zakresu prac, a w tej kwocie mieści się pomiar rezystancji izolacji oraz protokół odbioru, który może przydać się przy reklamacji sprzętu.

Wskazówka końcowa: zachowaj protokół pomiarów instalacji wraz z dokumentacją piekarnika przez cały okres gwarancji. Producent może odmówić naprawy gwarancyjnej, jeśli urządzenie było podłączone do obwodu niespełniającego norm nawet jeśli wina leży po stronie piekarnika.
