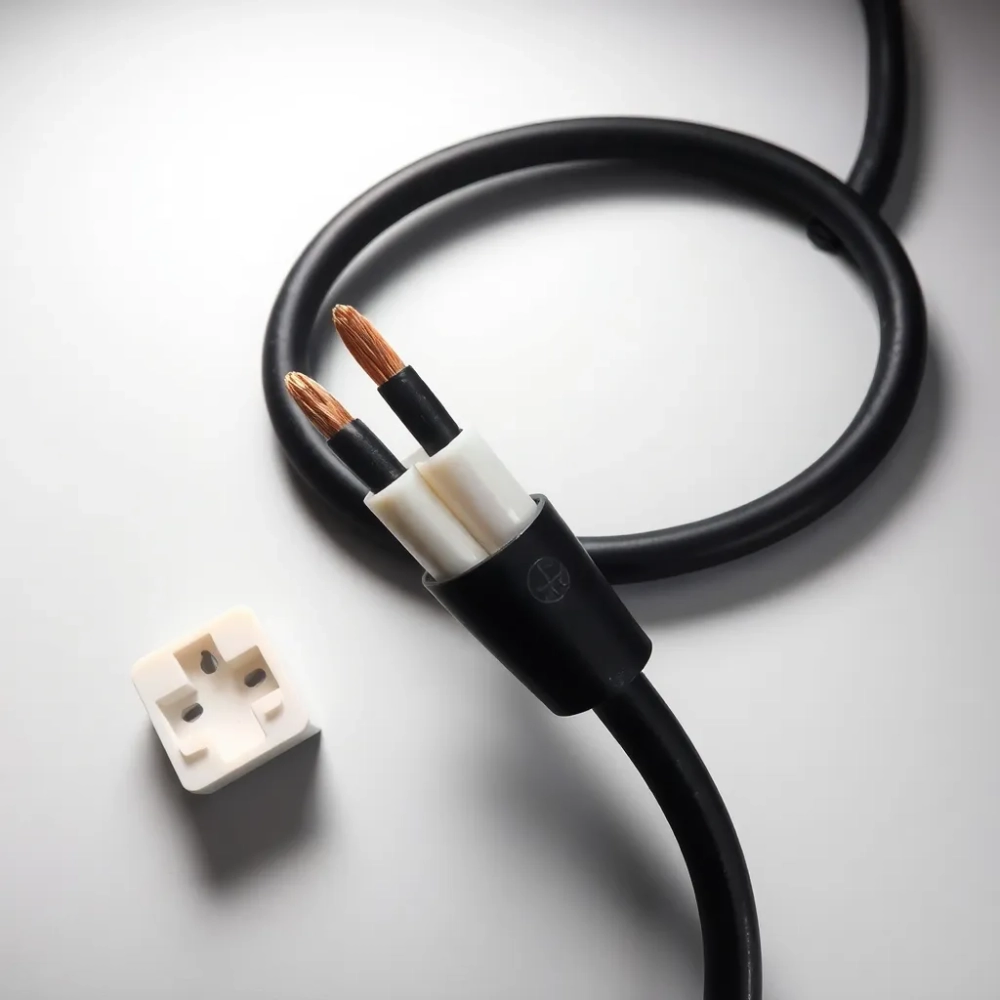

Jaki przewód do piekarnika 3 kW wybrać, żeby nie spalić kuchni

Trzy kilowaty, dwadzieścia trzy wolt, gniazdo szesnastki i nagle kłopot, bo na forach jeden pisze „daj 3x2,5", drugi „1,5 wystarczy", a jeszcze inny straszy pożarem. Przy takiej mocy piekarnika prawidłowy przekrój przewodu to nie kwestia gustu, lecz fizyki prądu, dopuszczalnego spadku napięcia i zabezpieczeń w rozdzielni. Poniżej rozbieram temat tak, żeby po przeczytaniu nie zostało ani jedno „chyba".

• Przekrój kabla do piekarnika 3x2,5 mm² czy 3x1,5 mm²?
• Kabel od rozdzielnicy do gniazda a przewód do wtyczki piekarnika
• Zabezpieczenia obwodu piekarnika 3 kW i najczęstsze błędy montażowe

Przekrój kabla do piekarnika 3x2,5 mm² czy 3x1,5 mm²?

Zacznij od tabliczki znamionowej urządzenia tam znajdziesz moc pobieraną w kilowatach oraz prąd znamionowy w amperach. Piekarnik o mocy 3 kW pobiera około 13 A przy zasilaniu 230 V, a z marginesem na rozruch grzałki warto liczyć do 16 A. Taki prąd wymaga żyły miedzianej o przekroju minimum 2,5 mm², bo przy tej wartości miedź wytrzymuje ciągłe obciążenie rzędu 21 A w instalacji podtynkowej (metoda A1/A2).

Skąd dokładnie bierze się ta granica? Grzałka w piekarniku to obciążenie rezystancyjne, więc prąd ma charakter ciągły, bez chwilowych pików kompresora lodówki. Gdybyś wpiął taki odbiornik w obwód z przewodem 3x1,5 mm², żyła rozgrzałaby się powyżej 70°C, a izolacja PVC zaczęłaby starzeć się szybciej. Po kilku latach skutkuje to topieniem osłony i zwarciem to najczęstsza przyczyna pożarów w kuchniach.

Kluczowy jest też spadek napięcia. Dla obwodu o długości 15 m i prądu 13 A strata na przewodzie 2,5 mm² wynosi około 1,4 V, czyli nieco ponad 0,6%. Norma PN-HD 60364-5-52 dopuszcza 3% w obwodach odbiorczych, więc zostajesz w bezpiecznym zapasie. Przy 1,5 mm² ten sam odcinek zgubiłby już 2,3 V i przy dłuższej trasie przekroczyłby normę.

Kiedy wybrać 4 mm² zamiast 2,5 mm²? Gdy piekarnik przekracza 3,5 kW, gdy trasa od rozdzielni do gniazda ma ponad 25 m albo gdy urządzenie pracuje cyklicznie z pyrolizą (900°C wewnątrz komory). W takich warunkach większy przekrój daje nie tylko zapas termiczny, ale też mniejszy spadek napięcia i dłuższą żywotność grzałek.

Kiedy 3x1,5 mm² w ogóle wchodzi w grę?

Przewód 3x1,5 mm² stosuje się wyłącznie w ruchomym odcinku między gniazdem a wtyczką piekarnika, o ile urządzenie pobiera do 2 kW. Dla piekarnika 3 kW odcinek ten powinien mieć co najmniej 2,5 mm², ponieważ wtyczka i kabel są narażone na nagrzewanie przy gnieździe, a brak dodatkowej wentylacji w puszce pogarsza odprowadzanie ciepła.

Kabel od rozdzielnicy do gniazda a przewód do wtyczki piekarnika

Instalacja elektryczna w kuchni składa się z dwóch odcinków, które często się myli. Pierwszy biegnie od rozdzielni do puszki lub gniazda pod tynkiem i ma charakter stały. Drugi łączy gniazdo z wtyczką piekarnika i jest odcinkiem ruchomym to ten kabel widoczny za zabudową meblową. Każdy z nich rządzi się innymi zasadami doboru.

W odcinku podtynkowym najczęściej stosuje się przewód YDYp 3x2,5 mm² lub YDY 3x2,5 mm². Litera „p" oznacza powłokę polwinitową, a „Y" żyły miedziane jednodrutowe. Taki kabel prowadzony w ścianie metodą A1 (w rurce) lub A2 (pod tynkiem) wytrzymuje obciążenie do 21 A i pracuje w zakresie temperatur -30°C do +70°C. To standard w polskim budownictwie od lat dziewięćdziesiątych.

W ruchomym odcinku sprawdzają się przewody OMY 3x2,5 mm² lub OWY 3x2,5 mm² z izolacją polwinitową i powłoką polwinitową albo gumową. OMY jest okrągły i lekki, OWY płaski i lepiej układa się przy zabudowie meblowej. Wybór zależy od tego, czy kabel będzie widoczny (OMY), czy schowany za szafką (OWY).

Porównanie przewodów do piekarnika 3 kW

Przekrój to nie wszystko liczy się też długość i sposób prowadzenia. Przewód prowadzony w ścianie betonowej (metoda C) oddaje ciepło gorzej niż ten sam kabel w korytku natynkowym, więc jego obciążalność spada o kilka procent. Dlatego przy planowaniu trasy warto unikać skupienia kilku obwodów w jednym kanale, by nie sumować ciepła z sąsiednich żył.

Standardowy piekarnik Amica, Bosch czy podobny o mocy 3,1 kW pobiera około 13,5 A. Po dodaniu zapasu na rozruch i starzenie się instalacji przyjmuje się, że obwód obsługuje do 16 A. Taki prąd wymaga bezpiecznika B16 oraz przewodu, który długotrwale odprowadzi ciepło bez degradacji izolacji. Dlatego 2,5 mm² w obwodzie stałym to minimum, a nie luksus.

Zabezpieczenia obwodu piekarnika 3 kW i najczęstsze błędy montażowe

Samo dobranie kabla nie wystarczy obwód musi być chroniony przez wyłącznik nadprądowy o odpowiedniej charakterystyce. Dla piekarnika 3 kW stosuje się bezpiecznik B16, który reaguje przy 1,13 x 16 A w czasie dłuższym niż godzina, a przy 1,45 x 16 A w ciągu godziny. Charakterystyka B pasuje do obciążeń rezystancyjnych, bo nie ma tu udarów rozruchowych jak w silnikach.

Obowiązkowym elementem jest wyłącznik różnicowoprądowy 30 mA, chroniący przed porażeniem w razie uszkodzenia izolacji. W kuchni, gdzie wilgoć i para rosną po każdym gotowaniu, różnicówka jest niezbędna reaguje w czasie krótszym niż 30 ms, odcinając zasilanie, zanim prąd dotknięciowy przekroczy 30 mA. Bez niej ubezpieczyciel ma podstawę do odmowy wypłaty po pożarze.

Wielu wykonawców popełnia błąd, prowadząc piekarnik i płytę indukcyjną na jednym obwodzie z bezpiecznikiem 16 A. Tymczasem piekarnik 3 kW plus płyta 7 kW to razem 10 kW, czyli ponad 43 A. Jedyny sposób, żeby to bezpiecznie zasilić, to osobne obwody: jeden 3x2,5 mm² z B16 dla piekarnika, drugi 5x2,5 mm² (lub 3x4 mm²) z B25 lub B32 dla płyty. Łączenie tych odbiorników na jednym zabezpieczeniu kończy się przepalaniem styków w rozdzielni.

Pięć grzechów głównych przy montażu

• Skręcanie żył aluminiowych z miedzianymi bezpośrednio w puszce powstaje ogniwo korozyjne, zwiększa się rezystancja i rośnie ryzyko iskrzenia.
• Brak tulejek zaciskowych na żyłach wielodrutowych w zaciskach gniazda pojedyncze druciki się uginają, powstaje luźny styk i punkt grzejny.
• Podłączanie piekarnika do przedłużacza bębnowego bęben to zwojnica indukcyjna, nagrzewa się przy 13 A i topi izolację.
• Pomijanie przewodu ochronnego PE przy podłączeniu do gniazda z bolcem brak uziemienia oznacza, że różnicówka nie zadziała przy przebiciu na obudowę.
• Montaż gniazda nad piekarnikiem bez dylatacji cieplnej gniazdo nagrzewa się od obudowy, a styk wtyczki się utlenia.

Prawidłowy montaż wymaga uprawnień SEP do 1 kV w zakresie eksploatacji lub dozoru. Po zakończeniu prac elektryk powinien wykonać pomiary: impedancji pętli zwarcia, rezystancji izolacji oraz czasu zadziałania wyłącznika różnicowoprądowego. Protokół z tych pomiarów jest dokumentem, który ubezpieczyciel akceptuje przy likwidacji szkody.

Jeżeli kuchnia przechodzi remont i w planie jest przesunięcie piekarnika, warto przy okazji wymienić cały odcinek stały na nowy. Stary przewód aluminiowy 2,5 mm² z lat siedemdziesiątych nie wytrzyma dzisiejszych obciążeń i ma wyższą rezystywność niż miedź. Wymiana na YDYp 3x2,5 mm² kosztuje kilkanaście złotych za metr, a zdejmuje z głowy ryzyko awarii na lata.

Planując instalację, sprawdź w projekcie domu, czy obwód piekarnika nie jest połączony z oświetleniem kuchni albo gniazdami blatowymi. Taki „kombajn" elektryczny to częsty widok w starszych mieszkaniach wystarczy włączyć czajnik 2 kW, ekspres do kawy 1 kW i piekarnik 3 kW, by bezpiecznik wyskoczył po dwóch minutach. Rozdzielenie obwodów to nie luksus, lecz konieczność.

Na koniec zostaje jeszcze jeden detal oznaczenie przewodów. W kablu YDYp 3x2,5 mm² żyły mają izolację brązową (faza L), niebieską (neutralny N) oraz żółto-zieloną (ochronny PE). Jeśli miernikiem wykryjesz napięcie na żyle niebieskiej, znaczy, że ktoś kiedyś zamienił L z N piekarnik będzie działał, ale w razie przebicia na obudowę napięcie pojawi się na elementach dotykowych. To prosty test, który zajmuje minutę, a może uratować życie.

Przy okazji remontu kuchni warto skonsultować układ instalacji ze specjalistą od bhp-wykonczenia, bo zmiana rozmieszczenia sprzętów AGD wpływa na dobór przekrojów i zabezpieczeń w całym pomieszczeniu.

Wszelkie prace przy instalacji 230 V wymagają uprawnień SEP oraz wykonania pomiarów odbiorczych. Samodzielny montaż bez pomiarów może skutkować odmową wypłaty odszkodowania i utratą gwarancji na sprzęt.

Źródła: norma PN-HD 60364-5-52 (dobór przewodów), PN-HD 60364-4-41 (ochrona przeciwporażeniowa), katalogi producentów przewodów (YDYp, OMY, OWY), poradnik SEP „Instalacje elektryczne w budynkach mieszkalnych" (aktualizacja 2023). Strona referencyjna: sep.com.pl oraz katalogi producentów osprzętu dostępne na ich oficjalnych witrynach.
